1、概述:
水性木器漆就是以水为主要溶剂或可以用水稀释的木器漆，主要是对木器起保护和装饰作用。水性木器漆与溶剂型木器漆的最大不同之
处就是可以用水稀释。
根据水性木器漆成膜机理，水性木器漆可分为单组分和双组分两大类。单组分常见的有水性醇酸类、水性丙烯酸类、水性聚氨酯类、水
性聚氨酯-丙烯酸复合类等。其中，最为常见的是水性丙烯酸类、水性聚氨酯类和水性聚氨酯-丙烯酸复合类。双组分水性木器漆主要有水性
烯酸和水性聚氨酯两大类型。
我们主要讨论单组份的水性丙烯酸木器漆，也是目前市场上用量最大的一种水性木器漆。
水性丙烯酸类木器漆是目前市场上比较常见的一类产品，因为其价格便宜，性能比较好而广受欢迎。具体的表现为涂膜色浅、光泽比较高
（可以做高光清漆）、保光保色性能好、耐候性能好。而且该类产品硬度上升速度快，硬度也相对比较高，在水性木器涂料里属硬度最接近
溶剂型漆的一类。耐一般家用化学品性能好。
2、水性木器漆的配方构成：
水性木器漆主要由水性乳液、助剂、颜填料和水等组成。
水性木器漆主要分为底漆和面漆，有透明和色漆两种体系。
2.1 、水性木器漆底漆：
底漆主要注重干性、打磨性、附着力、底材的润湿和填充性等。因此需要选择合适的润湿剂，以保证对木材有良好的润湿渗透性，尤其
是一些木纹比较深的木材，入孔性是一个很大的问题。另一方面，需要调节体系的流变性能，使漆膜在木孔处有更好的渗透性。木器漆一般
都要求较快的干燥速度，以达到快速施工的目的。除了乳液，成膜助剂也是影响漆膜干燥速度的关键。水性体系常用的成膜助剂有BCS，Texanol，
DPnB，DPM等。BCS干燥快，但是成膜效率较低，需要添加量较大，低温成膜性差，毒性大。Texanol成膜效率高，但是干燥相对较慢。DPnB和
DPM比较均衡，既有较高的成膜效率，干燥速度也相对较快，可以选择搭配使用。
为了提高漆膜的打磨性，可以加入硬脂酸锌作为打磨助剂。目前市场上硬脂酸锌主要有两种形态，干粉状态和水性乳液状态。水性乳液状态加
入方便，比较好用，但是相对成本较高。而硬脂酸锌极性非常低，与水严重不相容，如何把干粉加入到水性体系中是一个大难题。经常会出现分散困
难，储存不稳定，稳泡，析出分层等问题，严重影响使用的效果。我们可以借助法国先创公司的Synthron® KB 200实现硬脂酸锌与水性体系的完美结合。

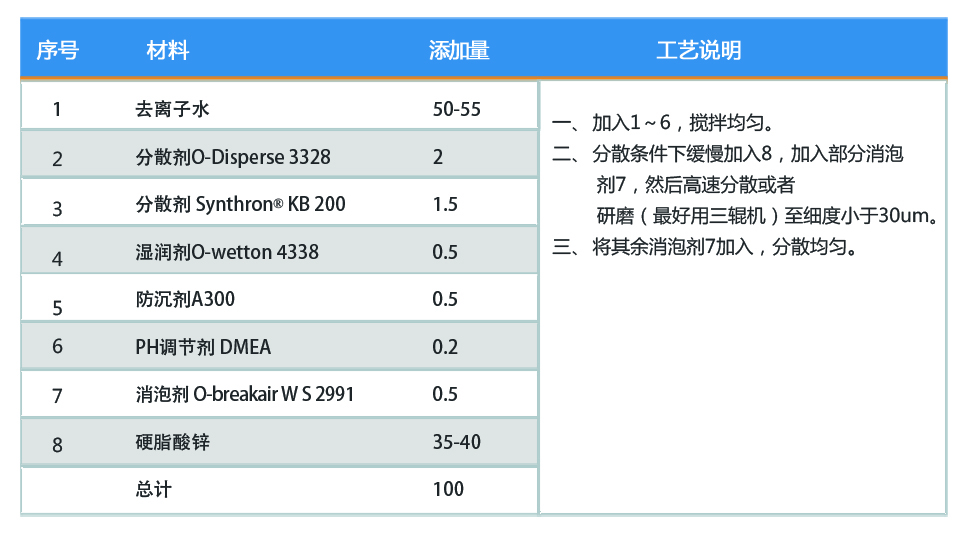

Synthron® KB 200对硬脂酸锌等低表面能的颜料有很好的润湿分散效果。按照下面的做法 就可以把硬脂酸锌分散成稳定的分散体。
.jpg)
此分散体储存稳定，可以很容易加入水性体系中，手调即可加入。在水性体系中不稳泡、不析出，有良好的透明度，可以很好地提高水性木器漆
的打磨性。能达到市面上水性硬脂酸锌乳液的效果。
2.2水性木器漆面漆：
水性木器漆的性能主要体现在面漆上，干性、硬度、光泽、丰满度柔韧性、耐水、耐化学介质等性能基本都由水性乳液决定。
Resin ARE 2016是一种核壳结构、自交联纯丙乳液。其成膜温度低、干燥速度快、硬度上升快、打磨性好、漆膜透明性好、光泽高，手感好，具有很
好的耐碱性和早期抗压性，适合用于水性木器清漆和色漆。
通常，基材润湿剂与消泡剂需要良好的搭配，使二者完美契合，达到平衡。既不会因为润湿剂太强而稳泡，也不会因为消泡剂太强而产生缩孔，
气泡和缩孔都是导致漆膜产生缺陷的重要原因。
O-wetton 4437是一种独特的小分子氟硅润湿剂，具有很低的表面张力，强烈的基材润湿能力，能明显改善漆膜的润湿性，流平性。添加量小，
效果显著。O-breakair W S 2991是一种专为各类乳液体系设计的消泡剂，具有优异的动态消泡、抑泡效能及持久的消泡能力。二者搭配使用有非常
优秀的效果。通过加入消光剂、手感剂和颜料，可以赋予漆膜各种颜色和表面状态。
2.3 水性木器漆的参考配方：

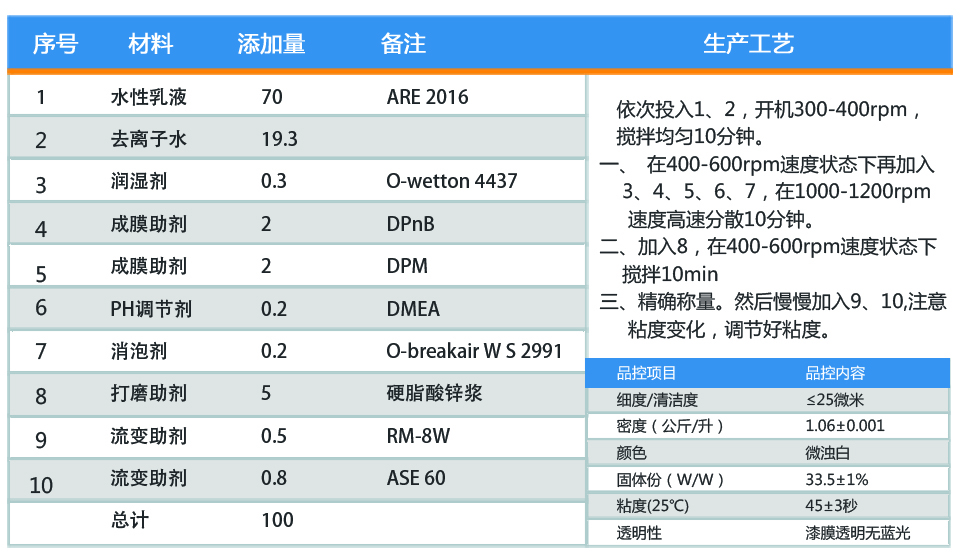

透明底漆 ：
.jpg)
配方特点：
- 干燥速度快，常温下漆膜20min内即可表干
- 打磨性好， 30min内即可打磨，易起粉，不粘砂纸。
- 对木材的润湿性好，填充性好，丰满度高。
- 透明度优异。

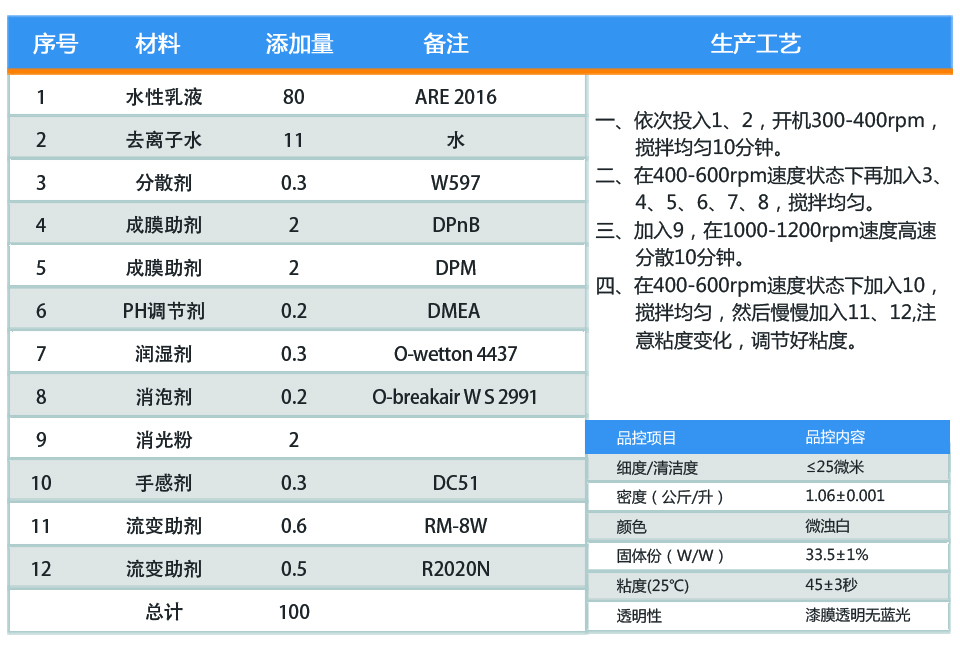

哑光面漆 ：
配方特点：
- 干燥速度快，常温下漆膜20min内即可表干，硬度起来快。
- 外观流平好
- 透明度优异，丰满度好，硬度高，耐化学介质好。
- 漆膜手感爽滑。

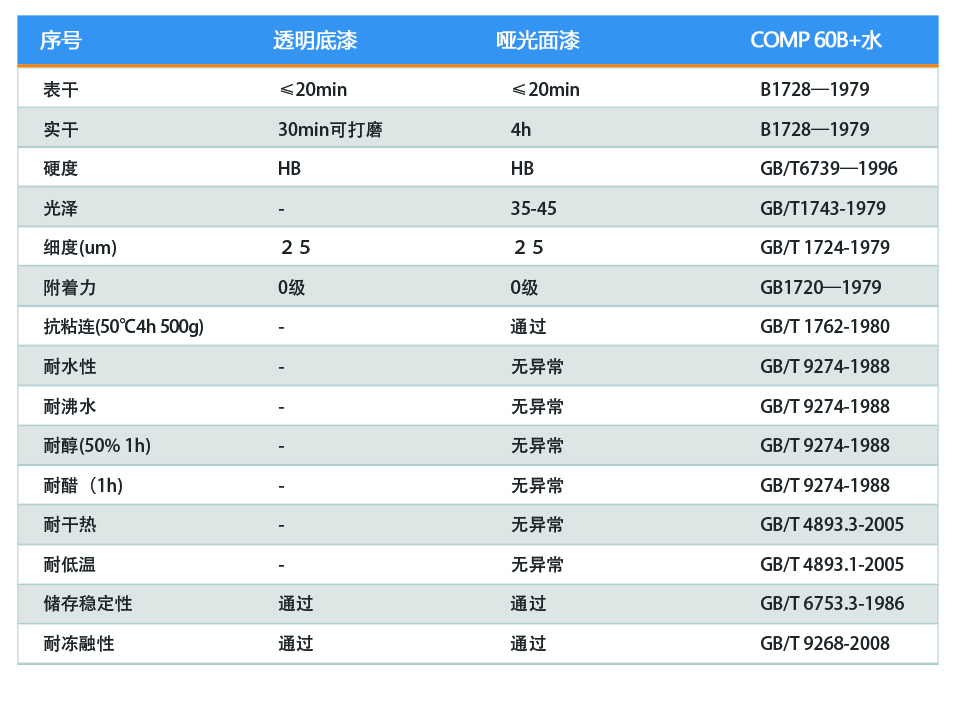

3.水性木器漆的性能总结：
4.总结：
水性丙烯酸木器漆的特点是性价比高，光泽、硬度等性能好，干燥速度快，适合目前市场需求，因此是目前发展最快的一种水性木器漆。通过
选择合适的水性乳液和水性助剂，能得到性能非常好的水性木器漆。
